oficina de estrutura de aço
Oficina de estrutura de aço de portal / construção de oficina de estrutura de aço / fabricante de oficina de estrutura de aço
oficina de estrutura de aço pré-fabricada
Oficinas com estrutura de aço são um tipo comum de edifício industrial moderno. São projetadas e construídas para diversas atividades de produção industrial. Utilizam o aço como principal material de construção. Devido à sua durabilidade, custo-benefício e opções de design personalizáveis, são amplamente utilizadas em diversos setores industriais, como fabricação de máquinas, fabricação de automóveis, eletrodomésticos, processamento de alimentos, etc. Ao mesmo tempo, seu layout espacial flexível e excelente desempenho estrutural permitem a integração em armazéns, oficinas de produção, oficinas de purificação, oficinas de usinagem, etc. para atender às necessidades de diferentes linhas de produção.
A estrutura de aço do edifício da oficina de estrutura metálica é fabricada com matérias-primas de alta qualidade e técnicas de ponta, sendo formada por estruturas principais de aço, interligadas por componentes de aço em formato de Z, H e U. O telhado e as paredes podem ser escolhidos a partir de uma variedade de painéis de parede ou de qualquer componente de sua preferência, como tijolo, painel de cimento, painel sanduíche, etc. A qualidade e o design são personalizados de acordo com suas necessidades reais, e então encontraremos a solução mais econômica para você. Todos os itens são pré-produzidos em nossa fábrica e as dimensões da estrutura são calculadas por computador, e o efeito da instalação pode ser controlado com precisão milimétrica.
| A estrutura principal | Aço de seção H | Viga H de aço Q345/Q235, coluna Box também está disponível |
| Soldagem | Soldagem Automática por Arco Submerso | |
| Remoção de ferrugem | jateamento | |
| processamento de superfície | duas vezes primer e duas vezes acabamento com tinta alquídica ou galvanizado por imersão a quente | |
| Parafuso de alta resistência | Grade 10.9 | |
| Subestrutura | Cinta angular | L50x4, Aço Q235, Processo e pintura |
| Órtese cruzada | Barra redonda Dia.20, aço Q235, processo e pré-galvanizado | |
| Prendedor de gravata | Tubo redondo Dia.89*3, processo de aço Q235 e pintura ou pré-galvanizado | |
| Chave de massa | Barra redonda Dia.12, processo de aço Q235 e pré-galvanizado | |
| Parafuso comum | Parafuso galvanizado | |
| Roof | Purlin | Canal C ou canal Z, aço Q235, galvanizado |
| Painel de telhado | (50 mm, 75 mm, 100 mm, 150 mm) Painel sanduíche ou chapa de aço corrugada GI | |
| Clarabóia transparente | 1.2 mm FRP/personalizado | |
| Acessórios | Selante, parafuso auto-roscante, etc. | |
| Cobertura de borda | Fabricado em chapa de aço colorida | |
| Sarjeta | Fabricado em chapa de aço com espessura de 0.8 mm ou PVC | |
| Tromba de chuva | tubos de PVC | |
| parede | Purlin | Canal C ou canal Z, aço Q235, galvanizado |
| painel de parede | (50 mm, 75 mm, 100 mm, 150 mm) Painel sanduíche ou (0.4 mm, 0.5 mm, 0.6 mm, 0.7 mm) chapa de aço corrugada GI | |
| Acessórios | Selante, parafuso auto-roscante, etc. | |
| Cobertura de borda | Fabricado em aço colorido GI | |
| Ventilador | ventilador de fluxo axial não alimentado ou monitor de teto | |
| Porta & janela | Porta elétrica de enrolar/porta de correr, PVC/Alu. janela de liga | |
| Guindaste | Com ou sem guindaste, variando de 5 toneladas a 20 toneladas |

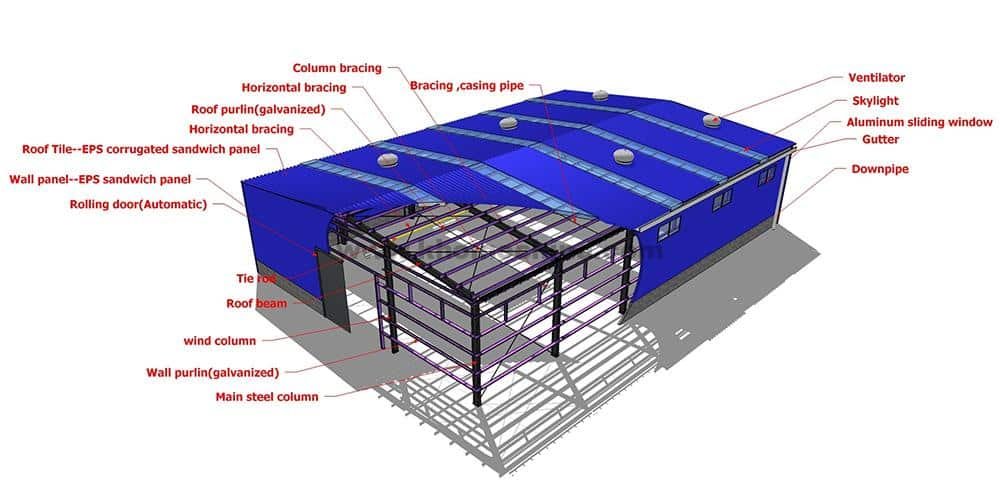

Partes principais da construção de oficinas de estrutura de aço
- Peças embutidas, (para estabilizar a estrutura da planta)
- As colunas geralmente usam aço em forma de H ou aço em forma de C (geralmente aço angular usado para conectar dois aços em forma de C)
- Para vigas, geralmente são utilizados aço em forma de C e aço em forma de H (a altura do produto intermediário é determinada de acordo com o vão da viga)
- Terça: Geralmente são usados aço em forma de C e aço em forma de Z.
- Os suportes e escoras são geralmente de aço redondo.
- Existem dois tipos de ladrilhos, o primeiro é um ladrilho de aço colorido. O segundo tipo é a placa sanduíche composta. (Poliuretano ou lã de rocha é imprensado entre a placa revestida de cor de duas camadas, que desempenha o papel de aquecimento no inverno e resfriamento no verão, e também tem o efeito de isolamento acústico e prevenção de incêndio).
tipo de estrutura de oficina de aço
Existem muitos tipos de armações de estrutura de aço, como armações de aço tipo portal, armações de aço tipo frame e armações de aço em grade. K-HOME Fornece principalmente tipos de estruturas de aço tipo portal. De acordo com a forma estrutural, essas estruturas podem ser divididas em vãos simples, vãos duplos, vãos múltiplos, com beirais, com telhados adjacentes e outros formatos.
Oficina de Estruturas de Aço de Vão Único
A oficina de estrutura metálica de vão único adota um projeto de vão livre. Um amplo espaço aberto pode ser alcançado sem colunas ou suportes internos no meio de toda a planta. Este projeto oferece flexibilidade para o layout interno. A largura do vão livre é geralmente de 6 a 24 metros, sendo que mais de 30 metros são considerados para uma estrutura metálica de grande vão. Oficinas de vão único são geralmente utilizadas em linhas de produção, armazéns e grandes processos de fabricação.
Oficina de Estruturas de Aço de Vão Único
Oficina de Estruturas de Aço de Vão Único
Oficina de Estruturas de Aço Multi-Vão
Uma oficina com estrutura de aço de múltiplos vãos refere-se a um edifício com múltiplos vãos ou seções, cada um dos quais sustentado por colunas ou paredes. Este projeto garante a integridade e a estabilidade da estrutura, permitindo mudanças flexíveis na altura do teto e no layout da oficina. Fábricas com múltiplos vãos são adequadas para processos de fabricação complexos, linhas de montagem e instalações que exigem a divisão do espaço em diferentes áreas operacionais.
Oficina de Estruturas de Aço Multi-Vão
Oficina de Estruturas de Aço Multi-Vão
Conforme a existência de um guindaste, este pode ser dividido em estrutura de aço do portal e estrutura de aço do portal com ponte rolante. K-Home, nos concentramos no projeto e na fabricação de edifícios com estrutura de aço equipados com sistemas de ponte rolante. Podemos fornecer soluções combinadas personalizadas de ponte rolante e oficina de estrutura de aço, de acordo com as suas necessidades. Com uma equipe profissional de engenheiros, equipes de vendas e equipes de serviço pós-venda, estamos sempre prontos para ajudar a garantir que seu projeto ocorra sem problemas.
Cinco pontos devem ser observados na oficina de projeto de estrutura de aço:
1. Isolamento Térmico e Prevenção de Incêndios do Aço
O aço tem alta condutividade térmica e sua condutividade térmica é de 50w (m.℃), portanto, quando a temperatura ambiente do estrutura de ferro atinge acima de 150 ℃, deve ser projetado para isolamento térmico e proteção contra fogo.
2. Sistema de suporte de telhado e projeto de telhado
A disposição do sistema de suporte do telhado deve ser determinada de acordo com o vão da planta, altura, disposição da rede de pilares, forma da estrutura do telhado, tonelagem do guindaste e intensidade de fortificação sísmica da área. Independentemente de existir um sistema de terças ou uma cobertura sem sistema de terças, o apoio lateral da corda superior deverá ser fornecido na corda superior da treliça do telhado e na corda superior da moldura da claraboia. Para oficinas com espaçamento entre treliças de telhado não inferior a 12m, onde existam pontes rolantes superpesadas nas oficinas, ou onde existam grandes equipamentos de vibração nas oficinas, devem ser instalados suportes horizontais longitudinais.
Atualmente, existem dois métodos de cobertura de estrutura de aço comumente usados no mercado: ① Telhado rígido: placa de aço perfilada colorida de camada dupla com algodão isolante; ② Telhado flexível composto: composto por painel interno de placa de aço na cor do telhado, camada de barreira de gás, camada de isolamento, camada impermeável de material de bobina.
3. Configuração da Junta de Expansão de Temperatura
A mudança de temperatura causará a deformação do construção de fábrica de estrutura de aço, o que fará com que a estrutura produza estresse térmico. Quando a escala plana do edifício da fábrica é grande, a fim de evitar grandes tensões térmicas, as juntas de dilatação térmica devem ser instaladas nas direções vertical e horizontal do edifício da fábrica. O comprimento da seção pode ser de acordo com a especificação da estrutura de aço.
4. Tratamento antiferrugem
A superfície da estrutura de aço sofrerá corrosão quando exposta diretamente à atmosfera. Contramedidas e medidas correspondentes devem ser tomadas no layout geral, layout do processo, seleção de materiais, etc. de acordo com o meio corrosivo e as condições ambientais da planta para garantir a segurança da estrutura da planta. Geralmente, primers e acabamentos anticorrosivos são frequentemente usados para a anticorrosão de estruturas de aço, e o número e a espessura das camadas de revestimento são frequentemente determinados de acordo com o ambiente de uso e as propriedades do revestimento.
5. Projeto de fachada
A fachada do edifício da fábrica com estrutura de aço é determinada principalmente pelo layout do processo. De acordo com as exigências do processo, a fachada é concisa e magnífica, enquanto os nós são tão simples e unificados quanto possível. Cores saltitantes e cores frias são frequentemente utilizadas no projeto de edifícios de fábricas de aço leve, com foco nas entradas e saídas principais, calhas externas e inundações laterais, o que não só reflete a magnificência das fábricas modernas, mas também enriquece o efeito da fachada.
Em suma, o projeto de edifícios fabris com estrutura metálica deve ser projetado de acordo com suas características. A estrutura do edifício deve ser projetada de acordo com suas características para que o projeto seja seguro, confiável, econômico, razoável e bonito.
Como funciona uma estrutura de aço?
Existem cinco tipos principais de membros estruturais que compõem uma estrutura de aço – membros de tração, membros de compressão, membros de flexão, membros mistos e suas ligações.
Os componentes de aço são montados em estruturas no local. Os processos envolvem levantar e colocar os componentes e depois juntá-los. Geralmente isso é feito por meio de aparafusamento, mas às vezes é usada soldagem no local.
Reteste do parafuso de ancoragem → descarga do componente de aço → inspeção de entrada do componente → guindaste do carro içado diretamente no lugar → os parafusos de ancoragem são temporariamente apertados → o cabo de enrolamento é temporariamente apertado e estabilizado → posição do eixo da coluna de aço e ajuste de verticalidade → parafusos da coluna de aço e placa de pressão do pé da coluna aperto e soldagem → instalação da próxima coluna de aço → instalação do tirante de aço → formando o primeiro sistema de treliça estável → treliça de aço do telhado montada em um todo e duas máquinas levantadas no lugar para formar a primeira treliça de aço do telhado → Instalação simétrica de colunas e treliça do telhado sistema em ambos os lados, e assim por diante. A instalação está concluída e a estrutura é verificada e aceita.
Fatores que afetam o custo da estrutura de aço:
- De acordo com as necessidades reais, cada aumento de 10 cm na altura do edifício aumentará o custo em 2% a 3%.
- Sem a tonelagem do guindaste, a escolha da tonelagem do guindaste também é um grande tópico de pesquisa. Se a tonelagem selecionada for muito grande, causará desperdício de equipamentos e não atenderá às necessidades de construção se for muito pequena. Claro, o preço é diferente.
- Estrutura envolvente do edifício, que também é uma consideração de custo, como portas e janelas, paredes exteriores, etc.
- Fatores relevantes como tipo de estrutura de projeto, tempo de construção e finalidade da fábrica local.
- O tamanho da área de construção é muito necessário. É necessária uma grande quantidade de aço e o custo da usina siderúrgica é relativamente alto. A largura determina seu tamanho, que obviamente está intimamente relacionado à estrutura de design do oficina.
- O vão da estrutura de aço. De modo geral, quanto maior o vão, menor o custo. É claro que o vão é organizado de acordo com as necessidades de cada um, o mesmo se aplica a vãos de projetos diferentes, e os requisitos para espaçamento entre pilares também são muito diferentes.
- O consumo de aço e o custo do fábrica de estrutura de aço & oficina têm grande influência no consumo de aço. No mesmo material, a área tem grande influência na quantidade de barras de aço, e o tamanho da área construída determina a quantidade de barras de aço.
- O projeto determina diretamente a quantidade de materiais utilizados e o custo do orçamento. Portanto, a elaboração de desenhos e esquemas de construção deve ser racionalizada. A principal influência do projeto é o projeto de projeto básico, projeto de vigas de aço, projeto de rede de colunas e outros aspectos. Projetistas É necessário considerar fatores relevantes para racionalizar o projeto e o orçamento de toda a estrutura.
K-HOME Oficina de Estruturas de Aço Projetos de Construção
Já entregamos diversos projetos de alta qualidade para clientes em todo o mundo (incluindo Sudeste Asiático, Oriente Médio, África, etc.). Esses projetos são projetados para atender a diferentes necessidades. São oficinas padronizadas com estruturas de aço pré-fabricadas ou edifícios personalizados com estruturas de aço pré-fabricadas, com requisitos de processo especiais. K-HOME, nossa equipe profissional pode fornecer serviços de entrega rápidos e econômicos.
Oficina de Estruturas de Aço de Portal na China
Este é um edifício de oficina padrão que projetamos para um cliente chinês. São 10 edifícios no total, atendendo às necessidades de diferentes linhas de produção. O projeto adota uma estrutura de tijolo e concreto. O sistema de fechamento utiliza painéis de revestimento metálico. Em geral, se não houver requisitos especiais, é mais econômico usar painéis de revestimento metálico como sistema de manutenção. Ao mesmo tempo, são leves e fáceis de instalar.
oficina de fabricação de estruturas de aço nas Bahamas
Este projeto foi projetado e construído para o nosso cliente no Panamá. O projeto tem 46 m x 30 m x 8.25 m de tamanho e é usado como um supermercado. A estrutura é de dois andares. Para atender aos requisitos especiais de uso do edifício, a estrutura de fechamento é construída com painéis sanduíche de poliuretano.

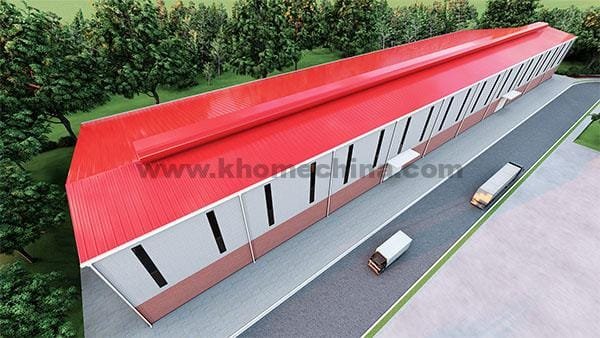

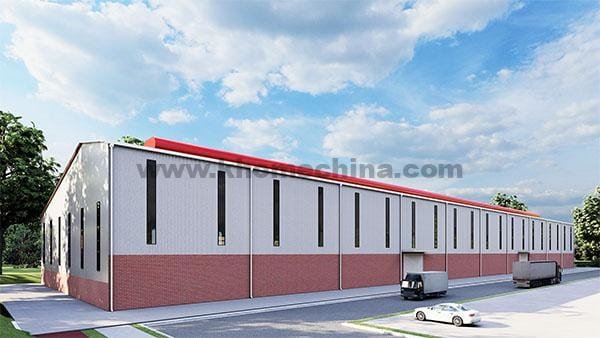

construção de oficina de metal no Congo
Esta é uma oficina de produção que projetamos para um cliente na República Democrática do Congo. A oficina tem 40 x 170 x 17 m e é usada para produzir barras de aço. A oficina precisa ser adaptada às necessidades do equipamento, por isso o telhado foi projetado como um telhado inclinado assimétrico.
Vantagens da oficina de estrutura de aço

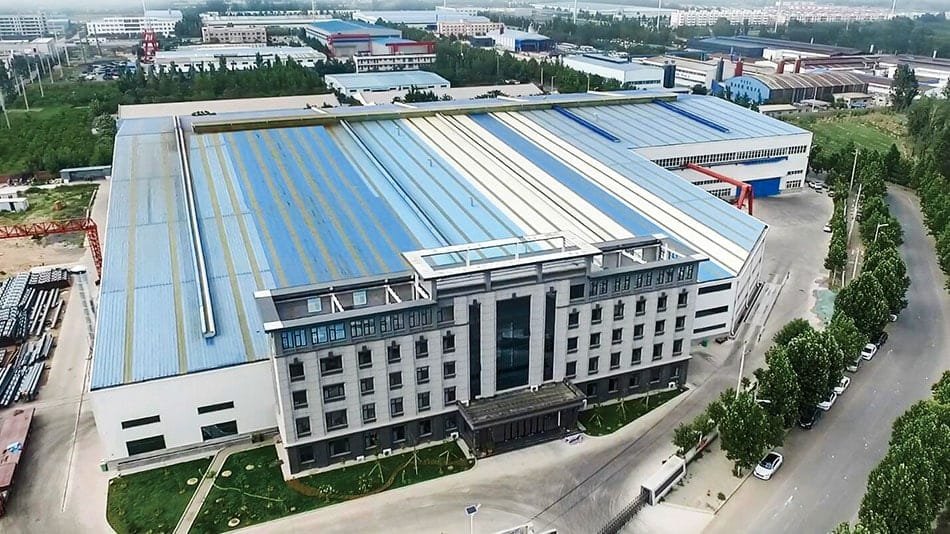

Fabricante profissional de soluções de construção de estruturas de aço | k-hOME
Como fabricante líder de oficinas de estrutura de aço, K-HOME possui qualificações completas e vasta experiência em projetos e está comprometida em fornecer aos clientes serviços completos, do projeto à construção.
Sabemos que uma oficina de aço de alta qualidade requer materiais fortes e duráveis, design preciso e construção eficiente.
Portanto, controlamos rigorosamente cada processo — desde cálculos de engenharia e design detalhado até produção e fabricação, e então transporte e instalação — para garantir que seu projeto seja entregue no prazo e com alta qualidade.
Nossos edifícios com estrutura de aço são todos construídos com aço de alta qualidade. Após a rigorosa certificação da agência de testes SGS, garantimos que eles atendem aos padrões de construção e aos requisitos de proteção contra terremotos, ventos e incêndios de diferentes regiões. Seja uma grande oficina industrial, uma logística armazém, ou um edifício especial (como um armazenamento refrigerado de baixa temperatura, uma oficina de aço com vários vãos ou um edifício com estrutura de aço para guindaste), podemos fornecer soluções personalizadas de acordo com suas necessidades específicas.
Com muitos casos de sucesso e 20 anos de experiência no setor, entregamos diversos projetos de alta qualidade para clientes em todo o mundo (incluindo Sudeste Asiático, Oriente Médio, África e outros lugares). Seja para uma oficina de estrutura de aço pré-fabricada padronizada ou um edifício de aço pré-fabricado personalizado com requisitos de processo especiais, K-HOME pode fornecer serviços de entrega rápidos e econômicos com sua equipe profissional e cadeia de suprimentos madura.
Basta nos contar suas necessidades e imediatamente encontraremos a melhor solução para você!
